前面我們講了X電容的類型，它的作用主要是抑制電源電磁干擾，那么它在開關電源中的作用是什么樣的呢，X電容如何解決開關電源模塊電磁干擾問題？

開關電源模塊的電磁干擾一直以來都是解決問題的關鍵問題，從原理上講， EMI主要來自傳導干擾和輻射干擾兩方面。

傳導干擾：市電交流輸入端，由于電路中寄生參數的存在， FM開關器件的開路、關斷等原因，使得市電交流輸入端開關電源產生較大的差模干擾和共模干擾。

輻射干擾：因為導體內電流的變化，在其周圍空間產生變化磁場，而變化的磁場又能產生不同電場，這種變化電流的幅度和頻率決定了產生電磁的大小和作用范圍。

工程技術人員將 X電容和 Y電容加入到電路設計中，以減輕或抵制這些電磁干擾對電網及電子設備造成的危害。

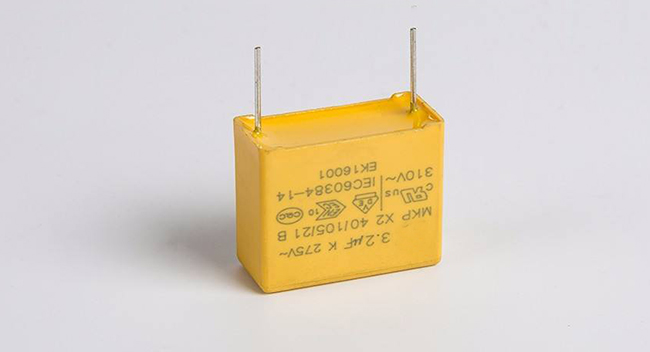

用 X電容消除差模干擾。它主要起濾波作用，匹配共模電感，并在輸入端連接，濾除 L、 N線之間的差模信號。一般選用耐波紋電流較大的聚脂膜類電容，其容許瞬時充放電的電流比較大，而其內阻相對較小。另外X電容也將采用塑封高壓 CBB電容， CBB電容不僅具有良好的電氣性能，而且在電源輸入端并聯可以有效地減小電源中高頻脈沖的影響。

通常，兩個插針跨接在零線和火線之間，適用于高頻、直流、交流、耦合，跨接脈沖電路中，可承受過壓沖擊，一般與一個電阻并聯，其目的是作為釋放電荷。

關于開關電源中X電容的作用就聊到這里了，更多安規電容的應用、選型知識介紹，可做收藏點擊咨詢服務詳詢，為您帶來更多的電子元器件行業資訊。
