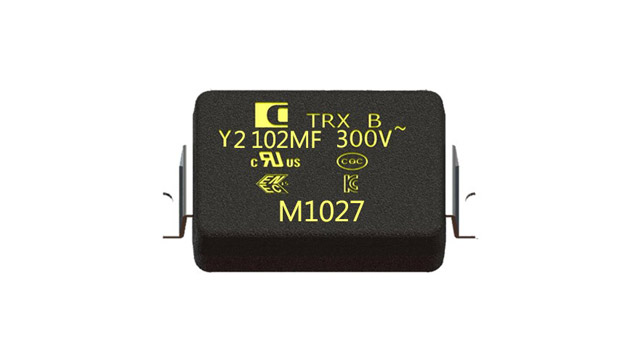

　　在電路中，安規y電容連接在火線和地像之間。它常用于電源濾波器中，用于濾除電源和共模干擾。

　　安規y電容的電容量必須受到限制，以達到控制在額定頻率和額定電壓下流過它的漏電流大小以及對系統EMC性能影響的目的。GJB151規定，安規y電容的容量不得大于0.1uF。除了滿足相應的電網耐壓外，安規y電容還要求在電氣和機械性能方面有足夠的安全裕度，以避免在極端惡劣的環境條件下發生擊穿和短路。安規y電容的耐壓性能對保護人身安全具有重要意義。

　　安規y電容的安全等級：

　　Y1≥250V，允許峰值脈沖電壓>8KV;

　　150V≤Y2≤300V，允許峰值脈沖電壓>5KV，

　　Y4<150V，允許峰值脈沖電壓>2.5KV

　　安規y電容應用

　　許多隔離開關電源在初級和次級上添加安規y電容，以向次級的初級共模電流提供回路，以減少共模電流對輸出的影響。安規y電容串聯在高壓接地和低壓接地之間。有時兩個安規y電容會串聯使用，以提高高壓接地和低壓接地之間的耐壓。有時，耐壓不足，可以選擇高壓陶瓷電容器作為Y電容器。

連接Y電容器有四種常見方式：

　　①輸入端,和共模電感形成濾波器,L和N分別對PE加;

　　②儲能大電容正負端對PE加;

　　③輸出端對PE加;

　　④變壓器原副邊跨接。
